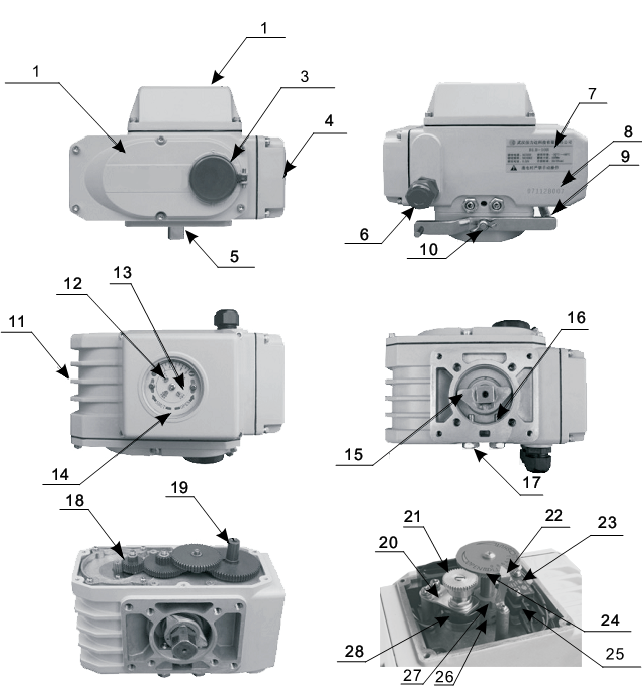

NDQ系列精小型角行程电动执行机构 - 部件示意图
1 驱动盖
5 输出轴
9 操作手柄
13 指示板
17 锁紧螺母
21 电位器齿轮
25 关向限位开关2 电装盖
6 防水电缆接头
10 蝶形螺丝
14 刻度盘
18 减速齿轮组
22 刻度指针
26 关向限位凸轮3 手动操作胶盖
7 铭牌
11 箱体
15 机械限位挡块
19 蜗杆轴
23 开向限位开关
27 开向限位凸轮4 接线盒盖
8 产品出厂编号(或在铭牌上)
12 调整轴(非标配)
16 机械限位调整螺钉
20 电位机安装板
24 开度齿轮
28 电位器
