NDQ系列精小型角行程电动执行机构 - 安装使用要求
1、安装环境
●本产品外壳防护等级为IP68,可在室内安装使用,也可在室外安装使用;
●本产品属非防爆产品,请勿使用于易燃、易爆的各种环境;
●在长期有雨水、原料等飞测物和阳光照射拘环境,请安装保护整台电动执行器(电动执行机构)的保护罩,并请在设计和安装保护罩时充分考虑电动执行器(电动执行机构)的通风散热;
●设备安装时请预留接线,手动操作等调试维修用空间;2、安装支架的选择
●电动执行器(电动执行机构)与阀门配套使用时,如果一阀门内介质温度较高,由于热的传导作用,电动执行器(电动执行机构)的温度会有所升高;
●阀体与执行机构连接的支架可以起到散热作用,根据需要适当增加支架的高度,可以增强散热效果;
●工作介质温度60℃以下时请选用标准支架;
●工作介质温度60℃以上时请选用高温支架。3、现场电线管、电缆线的安装、配接
●电缆或电线管外径要求为φ9~φ11;
●要充分采取防水对策;
●电动执行器(电动执行机构)应高于电线管,使电线管内积水不至流进执行机构内部而造成损坏;
●请勿使用与线锁内径不相适应的电缆,更不要使用多根单股电线代替电缆,否则不能实现安全密封,外部水可以侵入执行机构内部,破坏绝缘,锈蚀内部零件严重损害执行机构。
●信号线原则上使用屏蔽线,应当与电源线分开。4、供电电源
请根据所订购产品铭牌上标明的电源类型提供相应的现场供电。5、断路开关熔断丝的选用

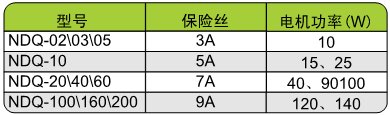

为有效保护电动执行器(电动执行机构)、消除短路隐患,降低事故伤害,请在每台电动执行器(电动执行机构)电源输人端加接断路开关,并按下表选用适当的熔断丝:
