NDQ系列精小型角行程电动执行机构 - 电气接线
打开DNQ电动执行器(电动执行机构)的电气接线盒盖(见部件示意图)即可看到电气接线端子,用户需将电缆穿过防水接头后再接线。NDQ电动执行器分调节型和开关型,开关型又分带位置反馈和不带位置反馈两种。
T型:调节型
功能:通过外部输入4~20mA模拟
量控制信号实现开度调节,
并实时输出4~20mA阀位开
度信号。
K型:开关型带反馈
功能:通过外部交流开关量实现
开度控制,并实时输出4~
20mA阀位开度信号

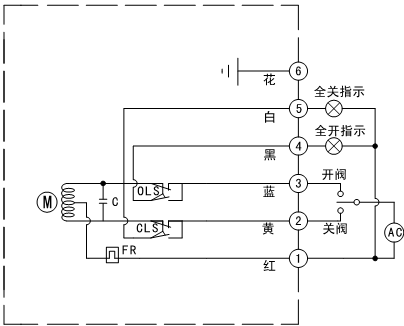

L型:开关型无反馈(两位式)
功能:通过交通开关实现阀门的开启、
关闭操作,没有与阀位开度相对
应模拟量反馈输出,但输出一组
指示全开、全关的有源位置信号
