NDQ系列精小型角行程电动执行机构 - 安装、调试、维护
一、与阀体的连接
1、安装步骤
1) 用手动或借助工具操作阀门动作,检杳确认无异常,并使阀门处干全闭位置;
2) 将支架安装在阀门上;
3) 将联轴器的一端套在阀杆上;
4) 电动或手动驱动电动执行器(电动执行机构)至全闭位置(指针正指“●”处零百分比开度线)将输出轴插入联轴器四方孔内;
5) 紧固支架与电动执行器(电动执行机构)和阀体之间的连接螺栓;
6) 用手柄驱动电动执行器(电动执行机构),确认运行平稳、无偏心、无歪斜,检查阀门在电动执行器开度计指示行程内能否实现全闭和全开;
注意:用手柄操作时,用力不可过猛,否则会导致电动执行器(电动执行机构)超程运行而造成损坏。2、特别提示:
对干自备支架、联釉器的用户,请注意:
●支架、联轴器应由专业机械技术人员设计加工并符合(图4)的标注要求;
●支联轴器两端轴孔的加工应保证必要的精度,以尽可能的消除传动间隙,使阀门]在工作中不产生较的回差;
●应严格保证联轴器两端轴孔的位置度,否则有可能超出电动执行器(电动执行机构)的设计工作区域,使电动执行器(电动执行机构)的行程无法调整而导致阀门不能正常工作。

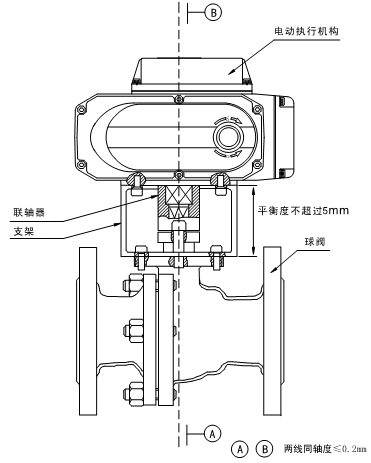

图4 NDQ电动执行器(电动执行机构)与阀体安装示意图
二、产品调试
注:1~3步在电动执行器(电动执行机构)出厂时已经按标准设置调试好,用户一般不需要再进行调整。
1、行程开关(电气保护)的调整(图5)

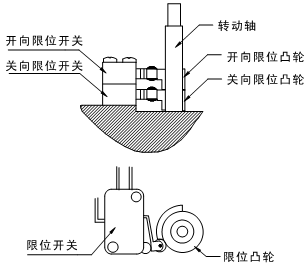

图5 NDQ电动执行器(电动执行机构)限位开关组件示意图
1) 用手柄驱动阀门至全关位置;
2) 松开关向限位凸轮的固定螺钉,然后转动关向限位凸轮,使关向行程限位开关动作(会发出“咔嚓”声),然后锁紧关向限位凸轮的固定螺钉;
3) 用手柄驱动阀门至全开位置;
4) 松开开向限位凸轮的固定螺钉,然后转动开向限位凸轮,使开向行程限位开关动作(会发出“咔嚓”声),然后锁紧开向限位凸轮的固定螺钉;
2、机械限位(机械保护)的调整(图6、图7)
1) 在电气保护正确调整之后,应进行机械保护的调整;
2) 用手动或电动方法驱动电动执行器至全关位置并使关向限位开关动作,行程开关动作时会发出清脆的“咔嚓”声;
3) 松开右侧的锁紧螺母,用内六角扳手顺时针方向旋转关限位调整螺钉并使调整螺钉与机械限位档块刚好相抵,然后逆时针方向将调整螺钉往回调整约半圈,使全关位置机械限位动作位置滞后电气限位约2.5O的角距离,锁定锁紧螺母;
4) 用同样的方法进行左侧全开位机械限位的调整;
5) 调试完毕应使执行机构约有效行程、电气限位、机械限位满足图7的要求,即在异常情况下行程开关先进行断电保护,只有当行程开关失效时机械限位才被启用。使用中,机械限位超前或重合于电气限位,电机在全开或全关位置要发生堵转;

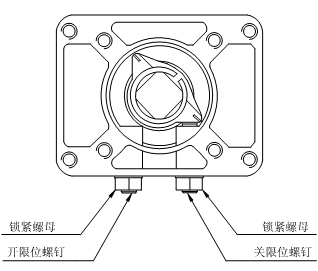

图6 NDQ电动执行器机械限位调节部件

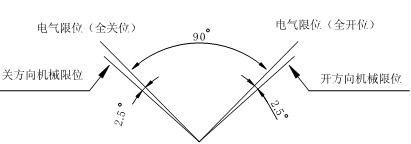

图7 NDQ电动执行器机械限位范围示意图

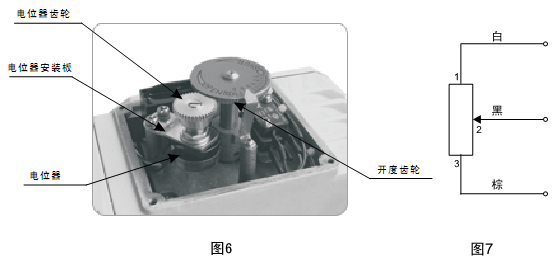

3、电位器的调整(图8、图9)
1) 用手柄驱动电动执行器向中间位置运行使指针正指50%刻度线;
2) 松开(不用取下)电位器安装板上的两个固定螺钉,用适当外力作用在电位器安装板上,使开度齿轮和电位器齿轮脱离啮合;
3) 将万用表两表笔分接电位器中间引线(黑色)和另外任意一端上(白色或棕色),缓缓拨动电位器齿轮转动,观察万用表上的读数在均匀连续变化,当读数为500Ω左右时,停止拨动电位器并压回电位器使开度齿轮与电位器齿轮恢复啮合即可。
注:如果您使用的是调节型的机型(T型),则可在4.2所示操作过程中调节电位器,此方法不需要使用万用表。
4、调节型产品调试
调节型电动执行器内置一个智能伺服控制模块,打开接线盒盖就可以看到。其操作界面由三个按钮和一个三位数码显示管组成,外观如图8所示,数码管的显示含义第见的“数码管代码表”
图8 NDQ电动执行器控制模块数码管显示代码表
注:① X代表显示值不确定
② 短按A/M键可各参数设置状态之间切换
4.1 手动(就地)与自动(远控)状态的切换方法
上电后执行机构自动进入远控状态,此时只需要短按一下A/M键就可在手动与自动状态之间切换。
4.2 全关位置和全开位置设置
1) 在手动或自动状态下长按A/M键5秒以上,将进入全关位置设置状态(数码管显示代码表所示状态3);
2) 按▲键或▼键操动执行机构到需要设定的全关位置。在此期间数码管后两位值应在1~99之间线性变化,否则请重新调整电位器(图6),调整后需要重新操动执行机构全关位置;
3) 短按一次A/M键,切换到全开位置设置状态(状态4);
4) 按▲键或▼键操动执行机构到需要设定的全开位置。在此期间数码管后两位值应在1~99之间线性变化,否则请重新调整电位器(图6),调整后需要重新
设定一次全关位置和全开位置;5) 短按A/M键几次切换到保存参数设置状态(状态8),设置取值为1后长按A/M键5少以上退出参数设置状态。
注:关于正作用,如果您在投入运行后发现全关位置和全开位置正好和实际要求相反,请重新按4.2内容设定一次全关位置和全开位置即可。三、维护保养
1、维护与保养
1) 由于NDQ电动执行器在各传动部位使用了寿命长、耐压性极好的特级钼基润滑脂,所以无需点检及加油;
2) 在电动执行器长期停用或极少动作的情况下,请定期驱动电动执行器,检查有无异常;
3) 电动执行器所配的驱动手柄只能在断电状态下使用。2、故障与对策

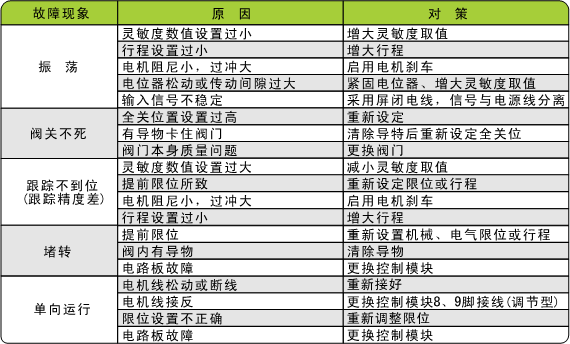

联系我们地址:重庆·北碚 |
|
