DKJ/DKZ,ZKJ/ZKZ电路板/反馈板 - 产品介绍
DKJ/SKZ/ZKJ/ZKZ电动执行机构（电动执行器）采用差动圈线作位置传感器，伺服放大器与电动执行器本体分离，执行器本体有一块采集阀位信号并转换成标准信号输出的电路板，一般将其称为位发板，也有人称为反馈板，其外观如下：

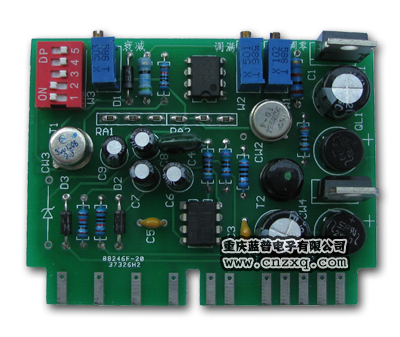

川仪DKJ/SKZ/ZKJ/ZKZ电动执行器反馈板（电路板/位发板）本公司提供的DKJ/SKZ/ZKJ/ZKZ电动执行机构（电动执行器）反馈板（电路板/位发板）适用于以下系列：ZKJ-1100执行器反馈板（电路板）ZKJ-2100执行器反馈板（电路板）ZKJ-3100执行器反馈板（电路板）
ZKJ-4100执行器反馈板（电路板）ZKJ-5100执行器反馈板（电路板）
ZKJ-6100执行器反馈板（电路板）ZKJ-7100执行器反馈板（电路板）DKJ-1100执行器反馈板（电路板）DKJ-2100执行器反馈板（电路板）DKJ-3100执行器反馈板（电路板）DKJ-4100执行器反馈板（电路板）DKJ-5100执行器反馈板（电路板）DKJ-6100执行器反馈板（电路板）DKJ-7100执行器反馈板（电路板）ZKZ-1100执行器反馈板（电路板）ZKZ-2100执行器反馈板（电路板）ZKZ-3100执行器反馈板（电路板）
ZKZ-4100执行器反馈板（电路板）ZKZ-5100执行器反馈板（电路板）
ZKZ-6100执行器反馈板（电路板）ZKZ-7100执行器反馈板（电路板）DKZ-1100执行器反馈板（电路板）DKZ-2100执行器反馈板（电路板）DKZ-3100执行器反馈板（电路板）DKZ-4100执行器反馈板（电路板）DKZ-5100执行器反馈板（电路板）DKZ-6100执行器反馈板（电路板）DKZ-7100执行器反馈板（电路板）
DKJ/SKZ/ZKJ/ZKZ电动执行机构（电动执行器）反馈板（电路板/位发板）调试方法：
1）通电，操作电动执行机构（电动执行器）到机械零点
2）将拔动开关的⑤置于OFF位置（电流输出模式，如果为ON则为电压输入模式），①、②置于ON，③、④置于OFF。(反作用时，①、②置于OFF，③、④置于ON)
3）调节衰减电位器，使输出电流大于0mA，再反向调节衰减电位器至输出电流等于0mA
4）操作电动执行机构（电动执行器）到满行程
5）调节调满电位器，使输出电流等于16mA
6）调节调零电位器，使输出等于20mA
7）操作电动执行机构（电动执行器）运行一个全行程，检查零点、满行程处的反馈值是否为4mA、20mA。否则重复3~6步
