SKJ系列角行程电动执行器 - 安装、调试
一、安装尺寸

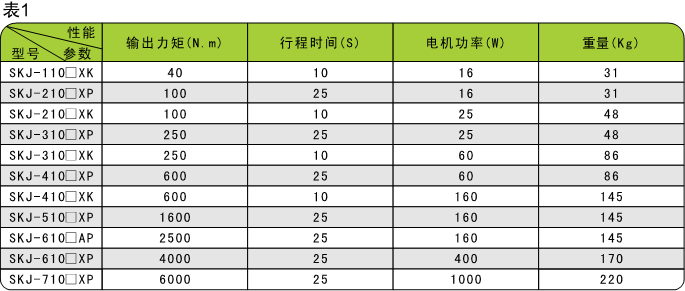

SKJ系列角行程电动执行机构（电动执行器）共有5种外形尺寸，虽然只有5种外形尺寸，但根据电机功率不同和内部机构传动减速比不同又，共衍生出8个力矩等级，不同力矩等级又衍生出不同运动速度。

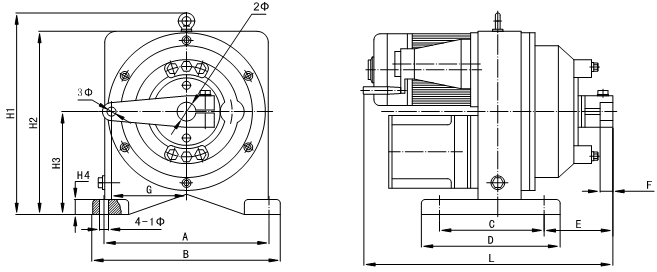

图１ SKJ系列角行程电动执行器（电动执行机构）安装尺寸示意图

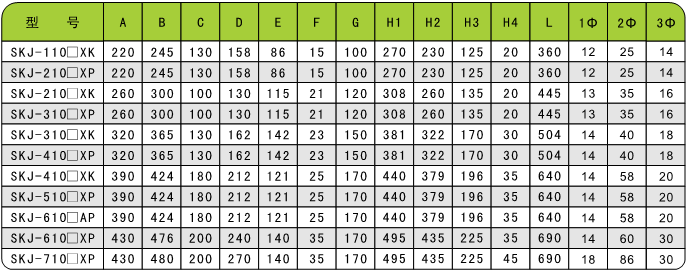

表2 SKJ角行程电动执行器（电动执行机构）安装尺寸表
二、电气接线
功能: 通过外部输入4~20mA模拟量控制信号实现开度调节，并实时输出4~20mA阀位开度信号。

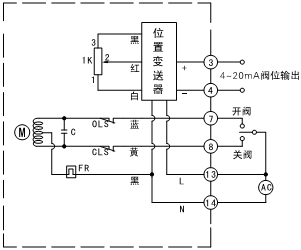

SKJ开关型有反馈电动执行机构（电动执行器）电气接线
功能: 通过外部交流开关量实现开度控制，并实时输出4~20mA阀位开度信号
SKJ开关型无反馈(两位式)电动执行机构（电动执行器）电气接线
功能: 通过交通开关实现阀门的开启、 关闭操作，没有与阀位开度相对 应模拟量反馈输出，但输出一组 指示全开、全关的有源位置信号
三、产品调试
SKJ电动执行机构（电动执行器）出厂时的标准设置：输出轴以90°为量程(输出轴水平时为45°)，开方向为顺时针方向旋转(定义为正作用)。如果这与您所使用的环境不相符，就一定要对电动执行机构（电动执行器）进行调试，但大多数情况下只需对机械零位和机械满位进行设置即可。
1、机械限位设置
SKJ电动执行机构（电动执行器）有三重限位保护功能，它位分别是机械限位、电气限位和软件限位(开关型没有软件限位)。
在设置电气限位和软件限位之前应先设置机械限位,本产品在出厂时已经设定了默认的机械限位位置（图2所示）,如果与您的使用要求不符,需要对机构限位位置进行重新调节。
本产品通过调节机械限位止挡来达到调节机械限位位置的目的，图2为出厂时的标准设置，调节时松开限位止挡上面的紧固螺钉，然后调节限位止挡位置，调节好后再拧紧螺钉即可。

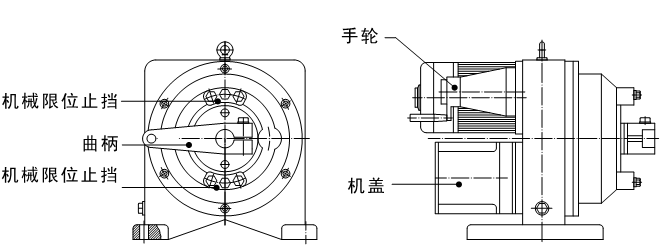

图2 SKJ电动执行机构（电动执行器）整机外形及部件名称2、电气行程限位开关设置
设置行程开关之前请先设置机械限位，工厂已设置行程限位开关近似阀行程90°，这符合阀实际终端位置。
限位开关位于位发组件上，打开机盖就可以看见。
[开向限位开关设置]
1) 用手操按钮(或手轮，有关手轮的使用方法见第10页"紧急手轮"一部分内容)操动电动执行机构（电动执行器）到机械满位(全开位置)，注意有时走不到规定位置是由于限位开关已经限位或机械限位已经限位所致，如果是限位开关已经限位所致，请参照３~５步操作进行调整；2) 断开电源(为安全起见，强烈建议断开电源)；
3) 用一字螺丝刀松开开向限位凸轮上的紧钉螺钉；
4) 顺时针方向转动开向限位凸轮（技巧提示：可用螺丝刀拨动），使凸轮曲面碰到限位开关臂，直到开关动作，这时能听到一声轻微“喀嚓声”；
5) 拧紧锁紧螺钉；
7) 电动动作一次，检验一下开关设置；
[关向限位开关设置]
8) 操动电动执行机构（电动执行器）到机械零位（全关位置）；
9) 断开电源；
10) 用一字螺丝刀松开关向限位凸轮锁紧螺钉；
11) 逆时针转动开向限位凸轮，使凸轮曲面碰到限位开关臂，直到开关动作，这时能听到一声轻微“喀嚓声”；
12) 电动动作一次，检验一下开关设置。
3、软件限位设置
开关型没有软件限位，所以这部分内容只针调节型。
调节型的设置方法请见第7页：调节型产品调试的“机械零位和机械满位设置”部分内容。4、调节型产品调试
调节型的操作界面主要由LED指示灯、键盘和跳线组成，如图3所示。LED代码含义见表3。

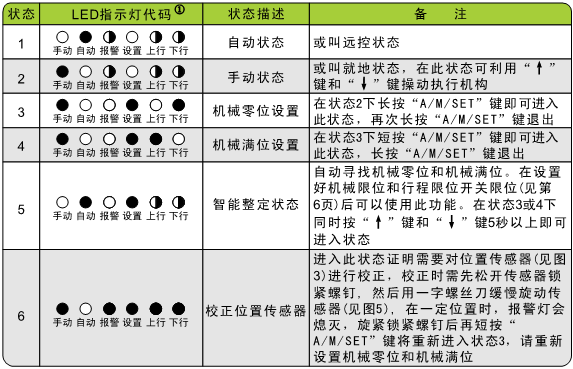

图3 调节型电动执行机构（电动执行器）操作界面表3 普通调节型LED代码表
[手/自动切换]
即就地与远控之间的切换。上电后系统自动进入状态1(即自动状态)，在此状态短按“A/M/SET”键可以进入状态2(即手动状态)，再按一次又会进入状态1。
[进入参数设置]
在手动状态下(状态2)长按“A/M/SET”键5秒以上即可进入参数设置状态，参数设置只有两个状态，它们分别是状态3和状态4。在正确设置好参数后再次长按“A/M/SET”键即可退出参数设置状态。[机械零位和机械满位设置]
即全关位和全开位位置设置。在按照第5页的方法设置好机械限位和行程限位开关限位后，还需要进入状态3和状态4对机械零位和机械满位进行设置。
1) 切换到手动状态，操作方法见本页上面“手/自动切换”相关内容；
2) 长按“A/M/SET”键5秒以上即可进入机械零位设置状态(见表3);
3) 按“↓”键操动电动执行机构（电动执行器），此时输出轴应逆时针方向(面向输出轴)旋转，否则证明电机线接反；如果输出轴没有到需要位置而不动，证明已经限位了，需要先对机械限位和行程限位开关限位进行调节(请参考第5页相关内容);
4) 短按“A/M/SET”键切换到机械满位设置状态；
5) 按“↑”键操动电动执行机构（电动执行器）到另一个终端位置，如果没有到需要位置而输出轴不能转动，需要先对机构限位和行程限位开关限位进行调节；
6) 长短按“A/M/SET”键保存退出；
7) 在进行3~6步时有可能进入状态6，这代表需要对位置传感器进行调节，调节方法如下：松开传感器的锁紧螺钉，然后用一字螺丝恨缓慢转动传感器(如图5)，在一定位置时，报警灯会熄灭，旋紧锁紧螺灯后再短按“A/M/SET”键将重新进入机械零位设置状态，请重新设置机械零位和机械满位。6、开关型产品调试

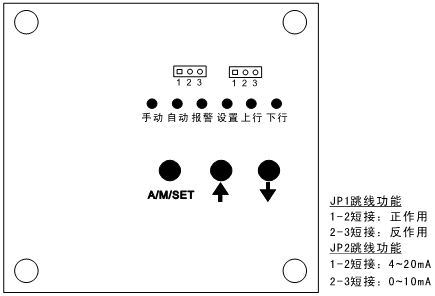

开关型不带反馈型只需要设置机械限位和行程限位开关限位即可(见第5~6页相关内容)，开关型带反馈型在设置好机械限位和行程限位开关限位后还需要调节机械零位和机械满位处的位置反馈电流。开关型带反馈型内置一位置变送器电路板，如图4所示。

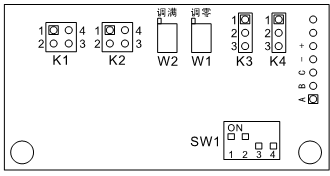

图4 位置变送器电路板[位置反馈电流调节]
1) 此处以正作用方式(即输出轴顺时针方向旋转为开)为例，若您的使用环境为反作用方式，请先将电路板上的拨码开关拨向反作用方式(开关及跳线设置方法见表4)，并将用户接线的第3和第4脚对调(见第4页)后进行调试；
2) 操动电动执行机构（电动执行器）到机械零位(全关位)后再操到机械满位(全开位)，在此期间测量电路板BC脚间(见图4)电压变化是否在0.05V~2.45V以内线性变化，否则请将位置传感器锁紧螺钉松开后调节位置传感器，使其满足上述要求；
3) 将电动执行机构（电动执行器）操到机械零位，调节“调零”电位器，使位置反馈输出电流为4mA(以4~20mA为例)；
4) 将电动执行机构（电动执行器）操到机械满位，调节“调满”电位器，使反馈输出端的输出电流为20mA；
5) 重复3~4步几次，直到“调零”和“调满”电位器都无需调节为止，以便达到较高精度；

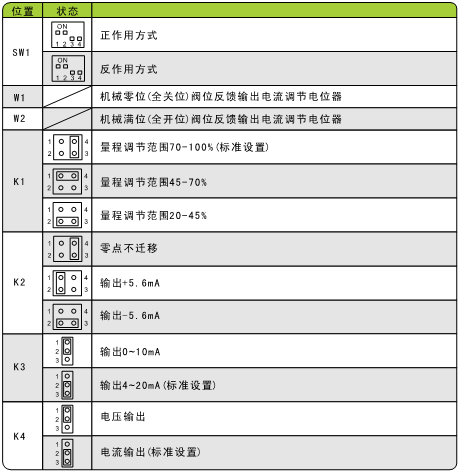

6) 技巧提示：如果始终调不出4~20mA，请配合K1和K2跳线功能(见表4)进行调试。表4 SKJ开关型（CC1）所配位置变送器跳线、电位器及拨码开关功能表
